T-182PG-2S マルチプロファイル研削盤(非真円研削盤)

  • 写真のフルカバーはオプションです

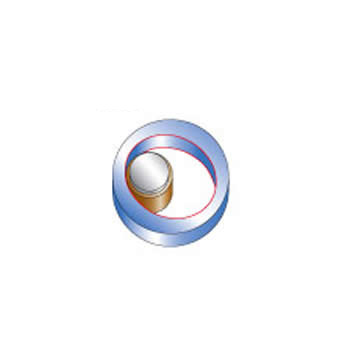

  • Bore

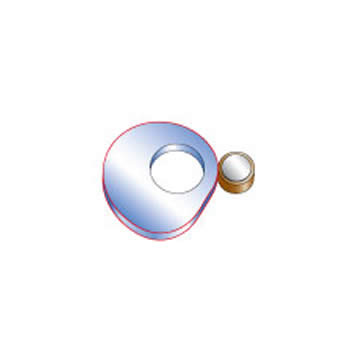

  • External

本機は、高出力・高剛性のホイールヘッド2頭を搭載し、非真円部を高精度・高能率に加工する立形プロファイル研削盤です。荒研削用に高出力・高剛性ホイールヘッドを、仕上げ研削用に高速・高剛性ホイールヘッドを装備。それぞれ専用の砥石を組み合わせることで、荒研削で高能率加工を、仕上げ研削で高精度加工を実現します。主軸であるC軸にはビルトインサーボモータを採用して応答性を高めたほか、C軸のダイレクト制御と切込み軸兼形状創成軸であるX軸との高度な同期制御によりプロファイル精度を高めています。

主な仕様

T-182PG-2S
研削できる工作物の内径 φmm ~ 120
チャックできる工作物の外径 φmm ~ 150
チャックできる工作物の幅 φmm 20 ~ 90

T-182PG-2S 加工例

カムリング内面研削

φ55(長径)×φ49(短径)×W39mm

プロファイル 8.9 μm
面粗度 1.58 μmRz
直角度 1.5 μm
サイクルタイム 60 sec
