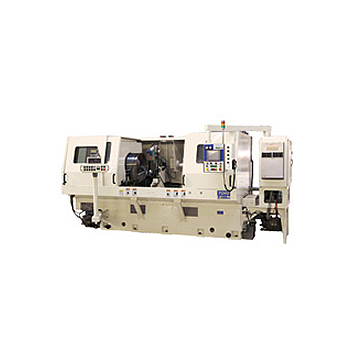

T-135N,T-1354N 横形内面研削盤（チャックタイプ）
内径610mm（T-1354Nはφ560）までの大口径サイズに対応した内面研削盤。
- T-1354N
- エクステンドブリッジを装備。主軸台を左右1,100mm移動ができ、長物、テーパ加工に対応します。
主な仕様 |
自動 | ||
|---|---|---|---|
| T-135N | T-1354N エクステンドブリッジ仕様 |
||
| チャックできる工作物の外径 | φmm | 1000 | 750 |
| チャックできる工作物の幅 | mm | 650 | 900 |
| 研削できる工作物の内径 | φmm | 100～610 | 100～560 |
T-135NC 加工例 |
||
|---|---|---|
大型ギヤ内端多段面研削
Max外径φ450×W138mm |
真円度 | 3 μm |
| 面粗度 | 1.9 μmRz | |
| サイクルタイム | 16 min | |
