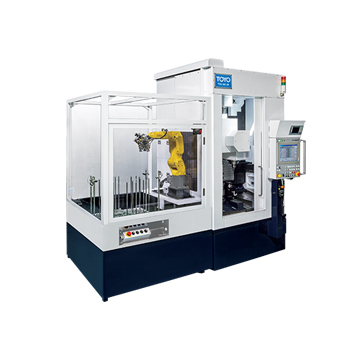

立形研削盤（チャックタイプ） TVGシリーズ
TVG-35C-2S
TVG-60C,TVG-60C-2S
省スペース、段取り替えの容易化、さらに高精度加工のニーズに立形で対応。内径900mmまでのワークサイズに応じたTVGシリーズをラインナップ。
TVG-35C-2S
加工内径350mmのワークサイズに対応。仕上げ寸法、テーパを安定して加工。
しかも、高精度・高能率。
TVG-60C,TVG-60C-2S
主軸移動方式の採用により高精度・高能率を実現。
切込軸(X軸)とテーブル軸(Z軸)とを独立構造としました。これにより、Z軸の上下動に伴うX軸の変位がなくなり、真直度1μm/300mmの高精度加工を実現しました。ATC(ツール6本)を標準装備。ATC装置によるツールの切替により、ワンチャックで内径・外径・端面の加工が可能。TVG-60C-2Sは、無段階連続割り出しターレット装置を標準装置し、高能率に様々な複合加工を可能にしました。
主な仕様 |
TVG-20C | TVG-35C | |||
|---|---|---|---|---|---|
| TVG-20C | TVG-20C-2S | TVG-35C | TVG-35C-2S | ||
| 据付寸法（間口×奥行×高さ） | mm | 1,600×2,450×2,710 | 1,600×2,450×2,710 | 1,990×2,500×2,900 | 1,990×2,500×2,900 |
| チャックできる工作物の最大外径 | mm | 320 | 320 | 350 | 350 |
| 研削できる工作物の最大内径 | mm | 200 | 200 | 350 | 350 |
| チャックできる工作物の最大質量 | kg | 200 | 200 | 500 | 500 |
| 主軸回転速度 | min-1 | ～3,000 | ～3,000 | ～800 | ～800 |
主な仕様 |
TVG-60C | TVG-90C | |||
|---|---|---|---|---|---|
| TVG-60C | TVG-60C-2S | TVG-90C | TVG-90C-2S | ||
| 据付寸法（間口×奥行×高さ） | mm | 2,700×2,500×3,770 | 2,700×2,500×3,770 | 3,300×2,800×3,800 | 3,300×2,800×3,800 |
| チャックできる工作物の最大外径 | mm | 600 | 600 | 900 | 900 |
| 研削できる工作物の最大内径 | mm | 600 | 600 | 900 | 900 |
| チャックできる工作物の最大質量 | kg | 1,000 | 1,000 | 1,000 | 1,000 |
| 主軸回転速度 | min-1 | ～300 | ～300 | ～225 | ～225 |
