T-1MS 横形内面研削盤(センタレスタイプ)
本機は、内径1.5mmからの小径ワークを対象に、1シュー・2ローラのワーク支持方式を採用するセンタレス内面研削盤です。
- T-1MS71

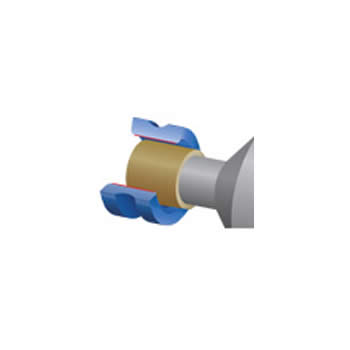

- 内面ストレート部をオッシレーションによる研削加工を行います。
- T-1MS75

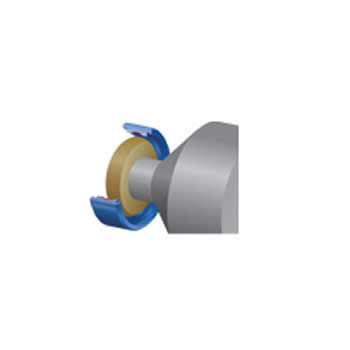

- 内面のR溝部をプランジ研削による加工を行います。
主な仕様 |
T-1MS71 | T-1MS75 | |
---|---|---|---|
研削方式 | NCオッシレーション&プランジ研削 | プランジ研削 | |
取付可能な工作物の外径 | φmm | 2~10 | 4~22 |
研削できる工作物の幅 | mm | 1~6 | |
研削できる工作物の内径 | φmm | 1.5~6 | 3~16 |
T-1MS71 加工例 (ミニチュアベアリング内輪内面研削) |
||
---|---|---|
φ1.5×W1.2mm |
真円度 | 外径の真円度以下 |
円筒度 | 0.25 μm | |
面粗度 | 0.95 μmRt | |
サイクルタイム | 6.2 sec | |
φ5×W3mm |
真円度 | O.D.+0.28 μm |
円筒度 | 0.2 μm | |
面粗度 | 0.72 μmRz | |
サイクルタイム | 4.8 sec |
T-1MS75 加工例 (ミニチュアベアリング外輪内径溝研削) |
||
---|---|---|
φ3.2×W1.2mm |
真円度 | 外径の真円度以下 |
面粗度 | 0.93 μmRt | |
サイクルタイム | 7.0 sec | |
φ11×W3mm |
真円度 | O.D.+0.18 μm |
面粗度 | 0.53 μmRz | |
サイクルタイム | 4.9 sec |
